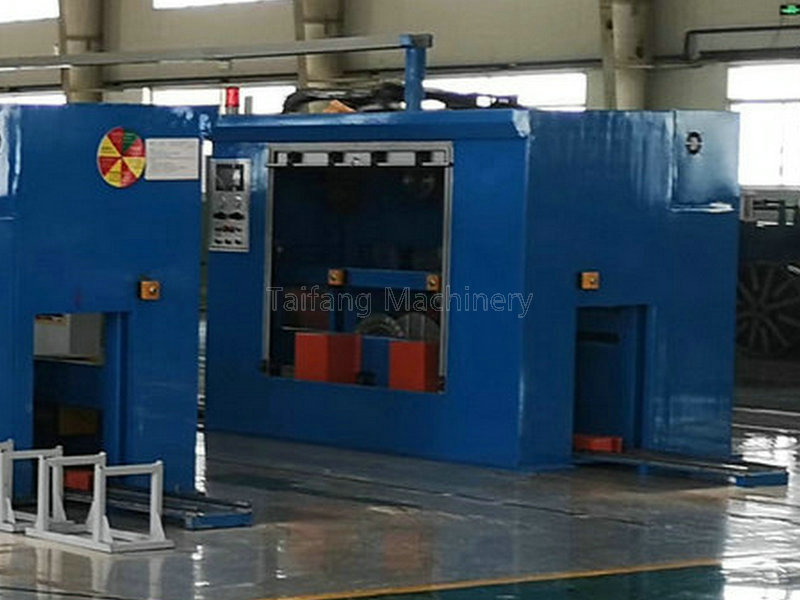

自动换盘收线机

一、设备用途：

1. 适合于电子线，汽车线，各种芯线高速押出机时的自动换盘收线。

2. 适合裁线范围:电线圆线φ1.0mm—φ3.0mm,

二、主要技术参数：

a. 收线速度: 最高800m/min

b. 线径范围：φ1.0mm—φ3.0mm

c. 适用线盘: 直径500mm

d. 线盘高度: 离地中心高480mm.

e. 换线方式: 台车移动配合勾线杆然后夹具自动夹紧与切断。

f. 夹紧方式: 气缸自动夹紧。

g. 运盘与推盘全由气缸推动，所有气缸装有磁环感应开关来控制。

h. 制动：采用10KG电磁刹车制动。

i. 收线动力：4KW西门子马达两台。

j. 台车：采用1HP刹车马达移动

k. 排线：采用750W伟创伺服马达+滚珠丝杆+PLC编程控制排线

l. 上下盘：上盘与下盘手动按扭控制。

m. 张力：采用气动控制收线线张力
