高速押出机系列
高速串联生产线

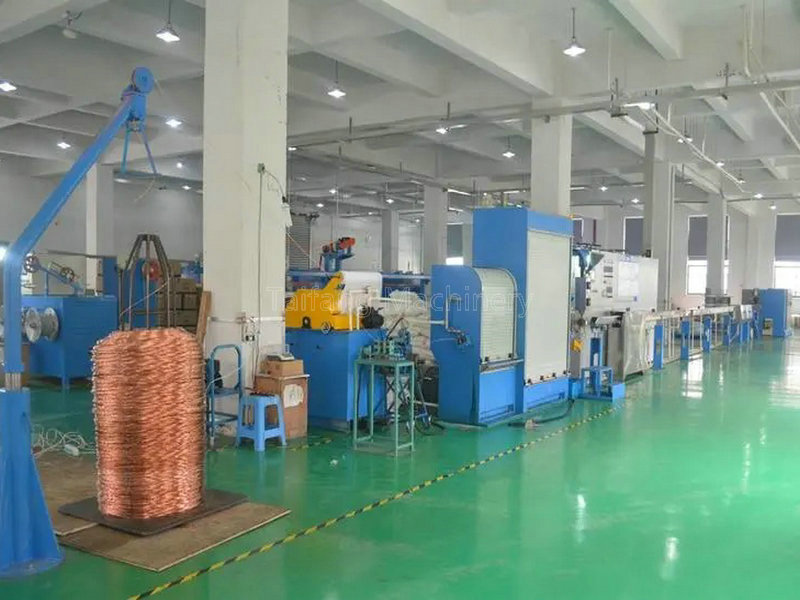

TF-Ф70+35型高速绝缘芯线串联生产线
《设备配置及技术规范》
一、设备用途
该设备适应于高品质数字通信电缆,各类局域网络线(5/5e类、6/6e类、7类),市话电缆拉丝绝缘芯线高速挤出生产。
二、主要规范
1.制造线种:高品质数字通信电缆,各类局域网络线(5/5e类、6/6e类、7类)。
2.押出材料:适应于PVC、PP、PE、SR-PVC等高速挤出塑料,塑化程度100%。
3.拉丝机输入导体直径 min. 2.6 mm,max. 3.0 mm;
4.拉丝机输出导体直径 min. 0.40 mm,max. 1.0mm;
5. 铜导体延伸率 18~28 %;
6. 最大绝缘外径 3.0 mm
7. 产品结构 实心+色条;
8.最大线速:800~1200m/min。(线速度依线径而定)
9.中心高度:1000mm。
10.电 源:380V+10% 50HZ 三相五线制
11.操作方向:主机(从 至 操作)
三、主要组成部件:
序号 | 设备名称/规格型号 | 数量 | 厂家备注 |
1 | 铜杆放线架 | 一台 | 泰方机械 |
2 | 轧头机 | 一台 | 泰方机械 |
3 | TF-250/17D立式喷淋中拉机 | 一组 | 泰方机械 |
4 | 连续退火预热装置 | 一组 | 泰方机械 |
5 | 内导体外径测试仪 | 一台 | 上海欧勒 |
6 | 70#挤出主机+双层共挤机头 | 一组 | 泰方机械 |
7 | 35#卧式注条机 | 一台 | 泰方机械 |
8 | 自动上料烘干系统 | 一组 | 泰方机械 |
9 | 色母料自动混料机 | 一组 | 上海欧勒 |
10 | 冷却系统 | 一组 | 泰方机械 |
11 | 外绝缘芯线测径仪 | 一台 | 上海欧勒 |
12 | 喷淋式牵引机 | 一台 | 泰方机械 |
13 | 高频火花试验机 | 一台 | 泰方机械 |
14 | 全自动双轴换盘收线机 | 一台 | 泰方机械 |
15 | 西门子工控系统 | 一台 | 泰方机械+进口电器 |
16 | 随机备件及操作保养说明书 | 一套 | 泰方机械 |
17 | 整机涂装 | 一套 | 泰方机械 |
TAG: 高速串联生产线
